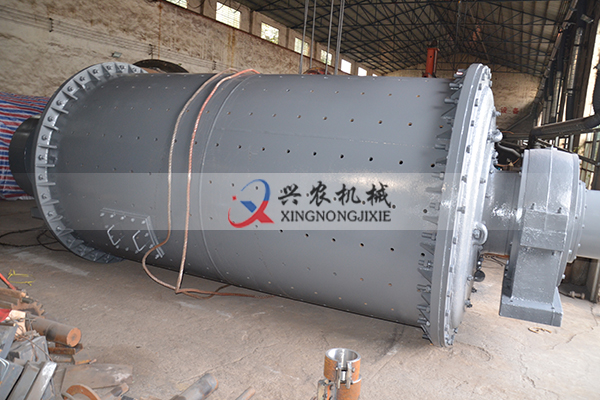

溢流型球磨機

2022-04-02 14:28:35

溢流型球磨機屬于非強迫性排礦設備，其排礦端中空軸直徑大于給礦端，從而給礦端和排礦端的礦漿面形成一定高差，促使磨碎的礦漿自留到排礦端，經排礦口移除，故稱為溢流型球磨機。

工作原理
溢流型球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。物料由進料裝置經入料中空軸螺旋均勻地進入磨機一倉，該倉內有階梯襯板或波紋襯板，內裝不同規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在一倉達到粗磨后，經單層隔倉板進入二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
性能特點
1、容易啟動：溢流型球磨機的主軸承采用的是大直徑雙列調心棍子軸承，這種軸承摩擦少，并且能耗低，它避免了一些老式滑動軸承的缺點，使得球磨機更容易啟動。
2、襯板性能好：與市場上的高錳鋼襯板相比，中合金雙介質淬火中合金鋼球磨機襯板表現出更高的性價比，使溢流型球磨機能適應各種礦山巖石的濕磨、干磨、混合磨等。
3、齒輪經久耐用：溢流型球磨機配件采用變位齒輪，可以消除根切現象，使抗彎強度較弱的齒輪得到較大的加強，使輪齒的抗彎強度提高一倍以上。
技術參數

規格型號	筒體轉速（r/min）	裝量球 (t)	進料粒度 (mm)	出料粒度 (mm)	產量 (t/h)	電機功率 (kw)	總重量 (t)
Ф900×1800	36	1.5	≤20	0.075-0.89	0.65-2	18.5	5.85
Ф900×3000	38	2.7	≤20	0.075-0.89	1.1-3.5	22	6.98
Ф1200×2400	36	3	≤25	0.075-0.6	1.5-4.8	30	13.6
Ф1200×3000	36	3.5	≤25	0.074-0.4	1.6-5	37	14.3
Ф1200×4500	36	5	≤25	0.074-0.4	1.6-5.8	55	15.6
Ф1500×3000	32.4	7.5	≤25	0.074-0.4	2-5	75	19.5
Ф1500×4500	29.7	11	≤25	0.074-0.4	3-6	110	22
Ф1500×5700	27	12	≤25	0.074-0.4	3.5-6	130	25.8
Ф1830×3000	25.4	11	≤25	0.074-0.4	4-10	130	34.5
Ф1830×4500	25.4	15	≤25	0.074-0.4	4.5-12	155	38
Ф1830×6400	24.1	21	≤25	0.074-0.4	6.5-15	210	43
Ф1830×7000	24.1	23	≤25	0.074-0.4	7.5-17	245	43.8
Ф2100×3000	23.7	15	≤25	0.074-0.4	6.5-36	155	45
Ф2100×4500	23.7	24	≤25	0.074-0.4	8-43	245	56?
Ф2100×7000	23.7	26	≤25	0.074-0.4	12-48	280	59.5
Ф2200×4500	21.5	27	≤25	0.074-0.4	9-45	280	54.5
Ф2200×6500	21.7	35	≤25	0.074-0.4	14-26	380	61
Ф2200×7000	21.7	35	≤25	0.074-0.4	15-28	380	62.5
Ф2200×7500	21.7	35	≤25	0.074-0.4	15-30	380	64.8
Ф2400×3000	21	23	≤25	0.074-0.4	7-50	245	58
Ф2400×4500	21	30	≤25	0.074-0.4	8.5-60	320	72
Ф2700×4000	20.7	40	≤25	0.074-0.4	22-80	380	95
Ф2700×4500	20.7	48	≤25	0.074-0.4	26-90	480	102
Ф3200×4500	18	65	≤25	0.074-0.4	按工藝條件定	630	149
Ф3600×4500	17	90	≤25	0.074-0.4	按工藝條件定	850	169
Ф3600×6000	17	110	≤25	0.074-0.4	按工藝條件定	1250	198
Ф3600×8500	18	131	≤25	0.074-0.4	45.8-256	1800	260
Ф4000×5000	16.9	121	≤25	0.074-0.4	45-208	1500	230
Ф4000×6000	16.9	146	≤25	0.074-0.4	65-248	1600	242
Ф4000×6700	16.9	149	≤25	0.074-0.4	75-252	1800	249
Ф4500×6400	15.6	172	≤25	0.074-0.4	84-306	2000	280
Ф5030×6400	14.4	216	≤25	0.074-0.4	98-386	2500	320
Ф5030×8300	14.4	266	≤25	0.074-0.4	118-500	3400	403
Ф5500×8500	13.8	348	≤25	0.074-0.4	148-615	4500	525
